圖像型自動跟蹤定位射流滅火裝置將圖像安全監控和火災探測系統、圖像定位系統有效的結合，并采用國際標準工業控制局域網總線制，能全天候的自動監控被保護區域，一旦發生火災，水炮立即啟動，迅速對火源進行水平方向和垂直方向的智能掃描，確定火源的水平和垂直坐標，中央控制器發生指令，發出火警信號，同時啟動水泵、打開閥門，消防水炮對準火源進行噴水滅火，火源撲滅后，中央控制器再發出指令停止射水。若有新的火源，水炮將重復上述過程，將全部火源被撲滅后重新回到監控狀態。

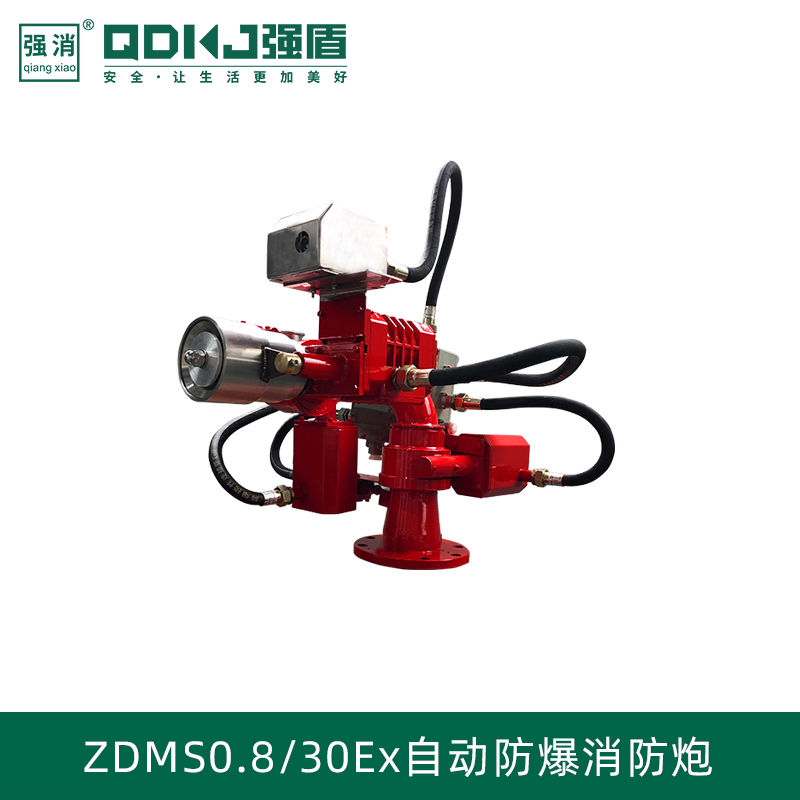

防爆圖像型自動跟蹤定位射流滅火裝置適用于以下三種情況：
（1）現場人員發現著火點，在控制室通過消防炮集中控制盤操作自動消防炮對準著火點，通過控制盤面板按鈕直接啟動消防水泵及電動閥門噴水滅火。
（2）現場人員發現著火點，通過消防炮現場控制盤操作自動消防炮對準著火點，直接啟動消防水泵及電動閥門噴水滅火。
（3）現場人員發現著火點，按下消火栓按鈕或手動報警按鈕，控制室接到報警信號后，由值班人員操作自動消防炮對準著火點，啟動消防水泵及電動閥門噴水滅火。
相關知識：防爆圖像型自動跟蹤定位射流滅火裝置的系統配置
采用先進、成熟、實用的技術，進行系統的深化、優化配置。防爆自動消防炮滅火系統配置，包括：炮體、系統控制主機必須為統一廠家生產的產品以確保系統的連貫性。系統應具備較高的先進性、安全性、可靠性、可維護性和容錯能力。系統由探測部分，炮體噴水滅火部分，實時監控三部分組成，其中探測部分是該系統的核心部分。探測系統由火災探測器和火災定位器兩部分組成。探測器功能為發現火情，定位器功能使炮口對準火源。例如，在封閉煤廠中粉塵大，非防爆消防炮防護等級太低，短時間內即可造成消防炮系統多部位電路板因粉塵堆積，導致短路，造成設備損壞，故應采用防爆型自動消防炮。為保證消防水炮系統中探測部分在粉塵大的環境中正常運行，探測部分中的定位器應采用圖像型定位器。這樣才能保證防爆型消防水炮在封閉煤場中正常使用。
