消防水炮自動和電動的安裝接線圖
電動消防水炮安裝說明：
自動消防水炮安裝要求：
1. 智能消防水炮及電磁閥接線
智能消防水炮自帶線纜長約1.5米（其中3芯線纜為電源線，紅色火線，黑色零線，黃色地線；雙絞線為控制線，紅色為正極，黑色為負極），與增設線纜對接時，各線頭須焊接后分別絕緣包裹，并做好顏色記錄。(本公司配備220V轉12V直插式攝像頭電源適配器,可與水炮電源線并聯)
注意：由于水炮需360度旋轉，電纜線必須預留足夠長度，否則會損壞設備！
2. 現場區域控制箱接線
智能消防水炮、電磁閥線纜分別接在圖中對應位置；右側開閥反饋接信號模塊(輸入模塊）9、10號端子，信號總線接模塊2、4號端子；遠程控制線接左下角中控485位置，與遠程手動控制盤自帶線對接；本系統區域控制箱最多同時控制4臺水炮，在控制多臺時，應注意電磁閥序號與水炮炮號對應。
3. 末端試水裝置接線
探測器與電磁閥分別接在智能解碼器對應位置；開泵信號接輸入模具9、10號端子，信號總線接模塊2、4號端子。

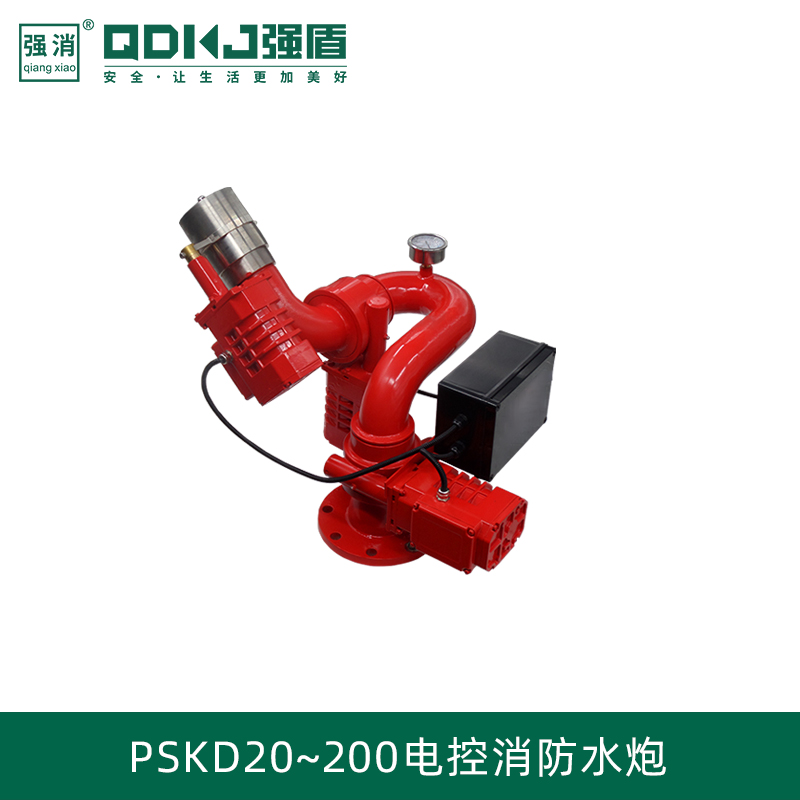

電動消防水炮安裝說明：
1、消防炮安裝前應對系統管網試壓，沖洗合格后進行；
2、安裝消防炮的下法蘭，法蘭端面用水平儀調成水平；
3、通過4個配套螺栓固定炮體，法蘭連接用橡膠圈密封；
4、接通電源，調整線束長度，保證滅火裝置在轉動范圍內不受限制并略有余量；
5、每臺消防炮安裝完成、接線正確無誤后，即可利用現場手動控制箱進行通電測試，通過現場手動控制箱能夠遠程控制后方可拆除腳手架。
