自動消防水炮是如何接線的？
接線過程：
1. 智能消防水炮及電磁閥接線
智能消防水炮自帶線纜長約1.5米（其中3芯線纜為電源線，紅色火線，黑色零線，黃色地線；雙絞線為控制線，紅色為正極，黑色為負極），與增設線纜對接時，各線頭須焊接后分別絕緣包裹，并做好顏色記錄。(本公司配備220V轉12V直插式攝像頭電源適配器,可與水炮電源線并聯)
注意：由于水炮需360度旋轉，電纜線必須預留足夠長度，否則會損壞設備！
2. 現場區域控制箱接線
智能消防水炮、電磁閥線纜分別接在圖中對應位置；右側開閥反饋接信號模塊(輸入模塊）9、10號端子，信號總線接模塊2、4號端子；遠程控制線接左下角中控485位置，與遠程手動控制盤自帶線對接；本系統區域控制箱最多同時控制4臺水炮，在控制多臺時，應注意電磁閥序號與水炮炮號對應。
3. 末端試水裝置接線
探測器與電磁閥分別接在智能解碼器對應位置；開泵信號接輸入模具9、10號端子，信號總線接模塊2、4號端子。
安裝說明：
1、安裝指導及施工時以技術部門出具的設計圖紙為準。
2、電磁閥及電動蝶閥安裝前應先進行管道的沖洗和試壓，電磁閥處于常閉狀態，信號蝶閥處于常開狀態。

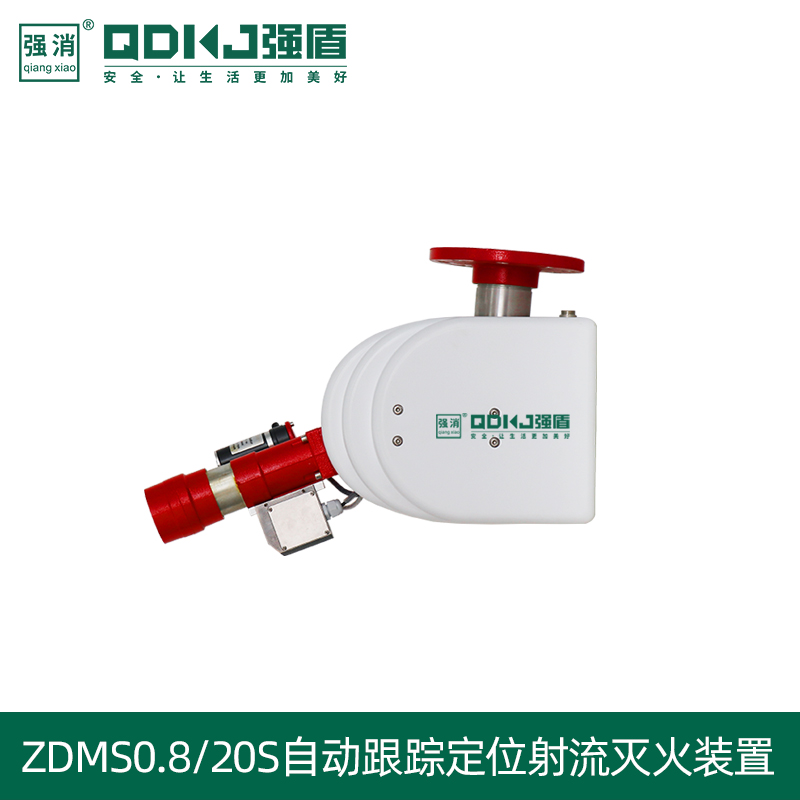

3、自動跟蹤定位射流滅火裝置（以下稱：消防水炮）屬于精密儀器，安裝時應輕拿輕放，安裝時禁止拎托炮頭，嚴禁旋轉炮體。
4、消防水炮必須法蘭連接，法蘭在已擰緊，不允許現場施工擰動法蘭，現場管道焊接法蘭必須和地面平行。
5、消防水炮安裝位置應盡量避開其他強紅外光輻射區域、避開遮擋物，保證設備安裝牢固。
